ИТОГО:

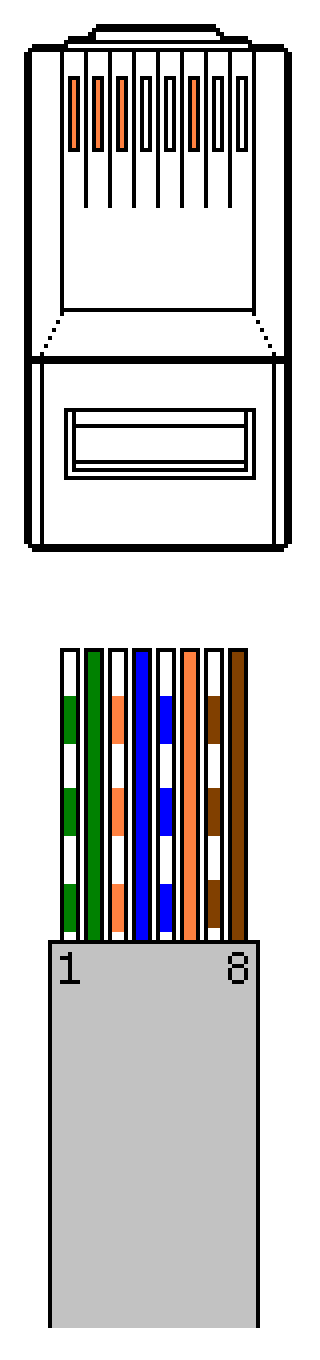

В 99% случаев нужно оба провода обжать одинаково, как на картинке ниже:
Я все время забываю как правильно обжимать сетевой кабель. Я не знаю какой урод придумал такой незапоминающийся стандарт EIA/TIA 568A & 568B Standard (быть может вовсе и не урод, и были на то причины располагать эти вырвиглазные цвета именно в таком порядке, а не по куда более удобной схеме "каждый охотник желает знать"). По сути, при обжиме компьютер-свич провода просто должны совпадать, но я все же пытаюсь делать по стандарту, потомучто наличие даже хренового стандарта лучше чем его полное отсутствие. Пара мелких неудобных, но все же более понятных чем остальные мною найденные картинок для запоминания:
К тому же, у разных цветов витых пар используется разный шаг навивки, который придаёт этим парам отличное друг от друга волновое сопротивление и использование их в не том порядке может привести к пиздецам различной степени.
Обратите внимание, что в приведенном варианте расцветки цвета и полуцвета всегда чередуются.

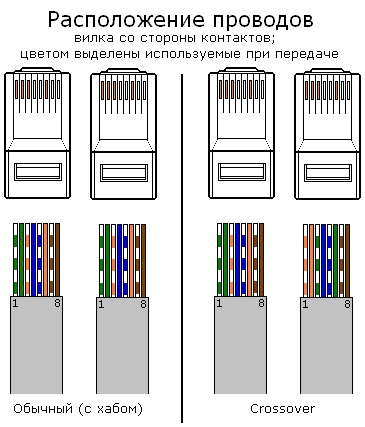

Прямой
Кросс-овер
Еще одна картинка

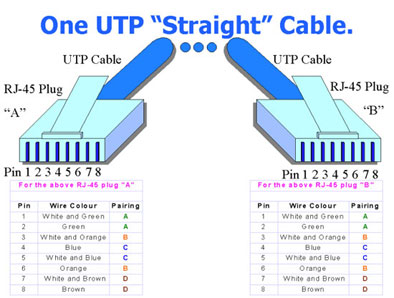

Прямой кабель используется для соединения:
- NIC card to a hub
- Hub 1's Uplink port to Hub 2 Normal port
Обратный кабель используется для соединения:
- PC 1's NIC to PC 2's NIC
- Hub 1's Normal port to Hub 2 Normal port
Цвета (и две картинки) взяты с http://www.d-link.ru/ru/faq/1/17.html

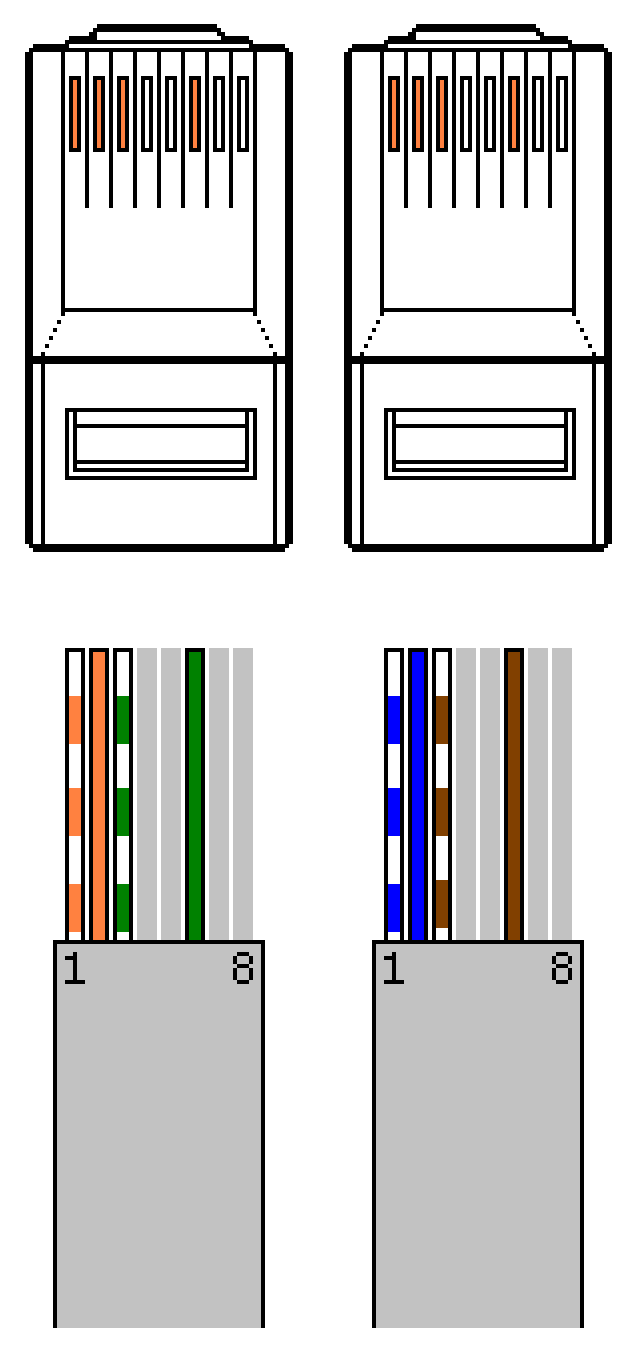

Для располовинивания провода в интернете рекомендуется использовать следующую схему обжимки:
Некоторые дяди ругают располовинивание, применяемое без нужды и утверждают, что в особо запущенных случаях приходилось перекладывать жадинам-говядинам, сэкономимшим на проводах, всю их ёбаную ЛВС с нуля. За подробностями обращайтесь на профессиональные форумы.
